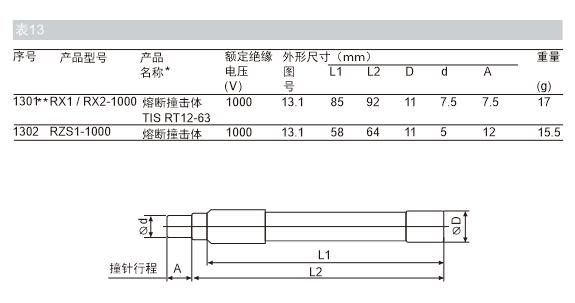

產品型號、額定電壓、外形尺寸見圖13.1～13.2及表13。

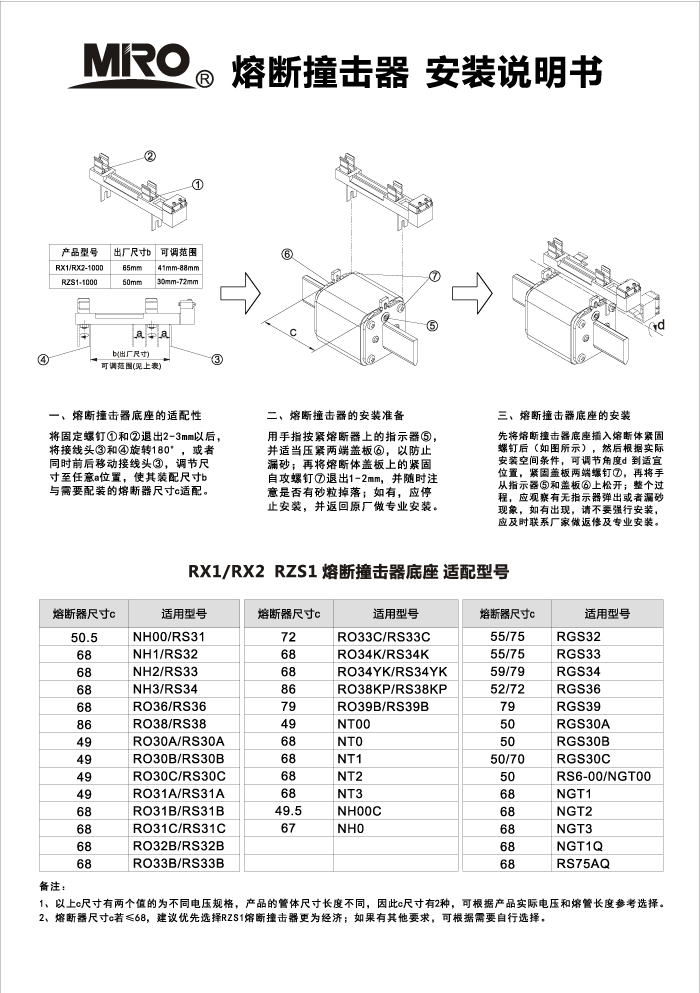

本系列熔斷報警器由下列三部分組成：
1：熔斷撞擊體
2：微動開關（觸頭為一常開一常閉）
3：支持熔斷撞擊體和微動開關用的底座熔斷報警器一般并聯在熔斷體兩端蓋板固定螺釘下，當熔斷體熔斷時，熔斷撞擊體緊接著動作，彈出撞針，推動微動開關，發出信號或自動切換電路。底座上下兩固定（接觸）端之間距離可在一定范圍內調節、以適應不同高度的熔斷體并聯（固定）之用。
本系列熔斷器報警器適用于交流50Hz、額定電壓至1000V的電氣線路中作為熔斷體的熔斷信號/報警之用。
